Descrição
| Fabricante / Fornecedor | Cabos G | Número do modelo | 22136-029-1 |
|---|---|---|---|
| Material | PP+GF | Capacidade máx. | 96 Core |
| Tamanho | 385*245*170mm | Entrada / Saída | 4 / 24 |
| Para cabo de fibra OD | Máx.φ18mm | For drop cable OD | 2*3mm |
| Nível IP | IP68 | Cor | Preto |
Este fecho de fusão é amplamente utilizado em ambientes exteriores severos de FTTH, pelo que cada porta possui bloqueios, vedação de borracha ou grommets, com bom desempenho de vedação e nível de proteção IP68, sendo uma boa escolha para utilização subaquática.
Cabo de ligação
O cabo de alimentação liga-se à parte interna através de 2 tipos de portas de cabo:
Boquilhas de Cabo*2: Boquilhas de plástico PG impermeáveis lP68, diâmetro: 8-17.5mm. Ferramenta de chave especial para esta porta grande
Portas sem corte/Porta a meio do vão: O cabo atravessa a caixa sem corte, diâmetro: portas ovais de 10-17,5 mm

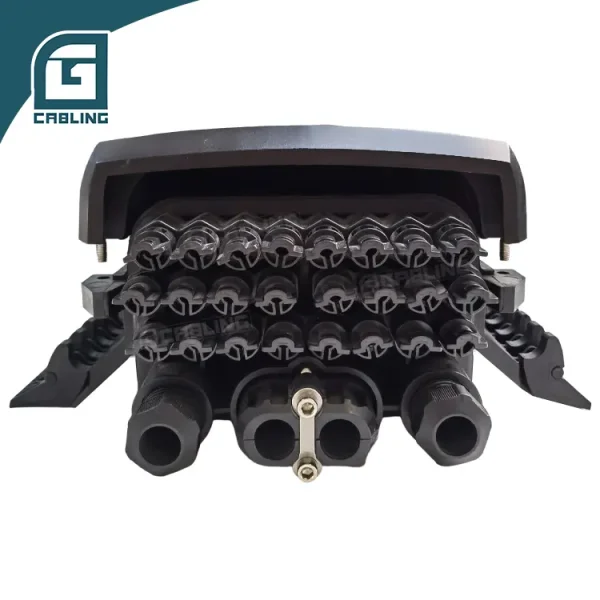

SAÍDA DE CABO
16/24/32 portas de cabo drop FTTH com design especial e único, todas com selagem à prova de água IP68
3 tipos de diâmetro podem ser escolhidos: 2mm, 4mm, 7mm
Cada tipo de porta exterior tem tomadas, todas usam os mesmos tipos de ferramentas para abrir e fechar.

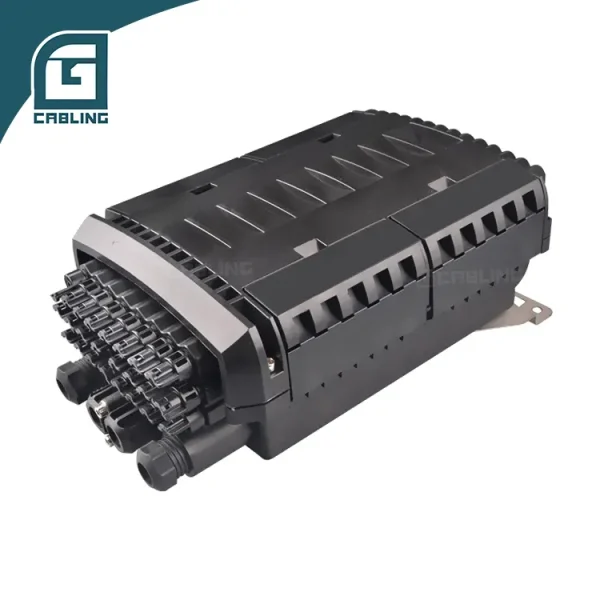

ESTRUTURA DA CAIXA
Caixa de distribuição de emendas à prova de água GCABLING com capacidade máxima para emendas por fusão de 96 núcleos, 16/24/32 adaptadores SC e design especial para divisores PLC de mini-módulo 1X16, 1X8, 1X4 e 1X2.
Design único, grande área de enrolamento, raio de curvatura razoável e ferramentas e braçadeiras de gestão de cabos.
PLACA ADAPTADORA
4 filas de suportes de adaptadores, cada um com 6 adaptadores SC simplex com flange, podem ser fixados com parafusos.
Adaptador standard ou adaptador de obturador disponível
BANDEJA DE EMENDAS
4 bandejas de emenda para fusão máx. 96 núcleos.
Um encaixe para segurar um divisor de PLC de tubo de aço 1X8
A bandeja pode ser aumentada e com gestor de fibra
ENROLAMENTO DE CABO
Grande área para a fibra ótica em cabo para manter o raio de curvatura de 40 mm para suportar todos os cabos de fibra ótica G652D, G657A1, G657A2, G657B3 etc.
Suporte de metal: Suporte de metal grande para encaminhamento, enrolamento e gestão de cabos para as bandejas de emenda.
Suporte de plástico: O guia de cabos de plástico em ambos os lados da bandeja para proteger a fibra em bom estado e no lugar.
Anel de enrolamento de cabo: Chapas metálicas em aço inoxidável para entrada de cabo, fixar com abraçadeiras metálicas
DIVISOR DE DISTRIBUIÇÃO
É com um espaço especial para divisores PLC de fibra compactada para cablagem de rede passiva FTTH. Máx. podiam ser instaladas 3 unidades de divisores sem caixa 1x8, com cabos de remate coloridos.
Saídas do divisor PLC
Se as saídas tiverem conectores, instale um máximo de 3 divisores de 1x8 sem caixa, o conetor de saída será fixado nos suportes (furos totais para 24 acopladores SC simplex).
Entradas do divisor PLC
Se a entrada tiver conectores, será colocada na bandeja antes da entrega; se a entrada não tiver conectores, será para fusão, a ponta da fibra será colocada nos encaixes de fusão da bandeja.
SISTEMA DE BLOQUEIO
A caixa está totalmente fechada com 4 fivelas + 2 hastes de aço na entrega
Devido ao forte desempenho de vedação e alta resistência, as quatro chaves só podem ser abertas com uma chave de fendas, mas não podem ser abertas manualmente.
Os 2 parafusos precisam de ser abertos com chave Allen
